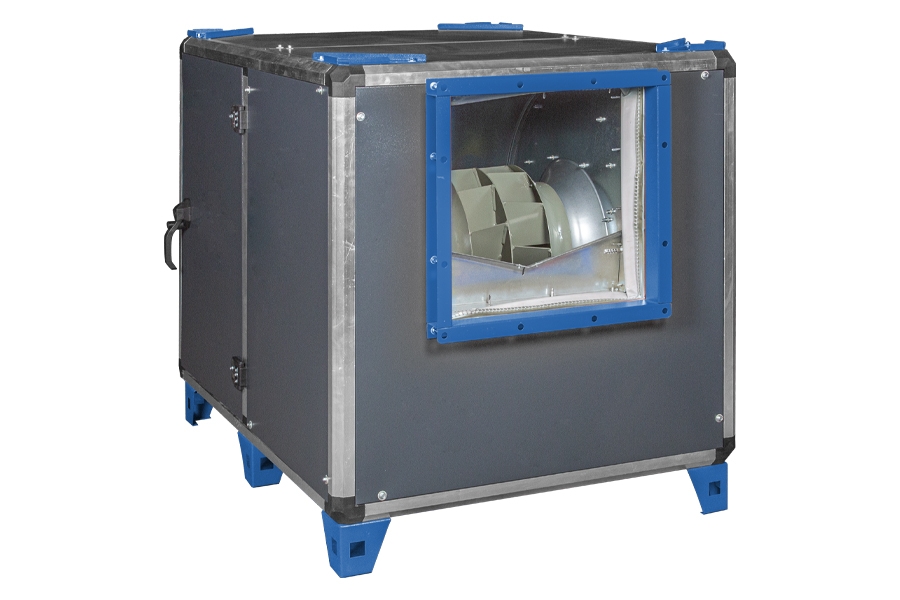

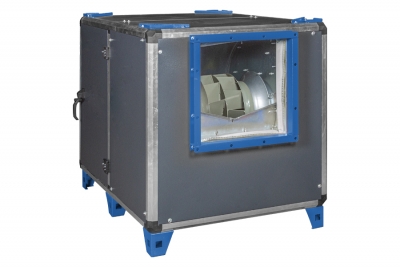

KAL-B Hücreli Fan

Tanım :

KAL-B Havalandırma Ünitesi, 500 m³/saat ile 100.000 m³/saat aralığındaki hava akış kapasitesinde kullanılabilir. G4, G2, F7 vb. gibi filtrelerle uyumlu olarak kullanılabilir ve istenildiğinde farklı tiplerde ve boyutlarda üretimi yapılmaktadır.

  • Kasa yapısı alüminyum iskelet ve köşeler plastik ve alüminyum bileşenler olarak üretilmektedir.
  • Panel kalınlıkları standart olarak 25mm veyaopsiyonel olarak 50mm taşyünü ile izole edilmiş çift cidarlıdır, elektrostatik toz boya kaplamalı ve sızdırmaz contalıdır.
  • İçeride kayış tahrikli çift giriş Ra çap lı fanlar kullanılmaktadır.
  • Kompakt tasarımı sayesinde kolay montaj imkanı sunar.
  • Havalandırma için taze hava temini, egzoz veya basınçlandırma amaçlı kullanılabilir.


Fabrika, hastane, ofis, laboratuvar, alışveriş merkezleri, kafe, restoran, otopark vb. gibi pek çok yapıda havalandırma kanal sistemine sahip binalarda kullanıma uygundur.



MOTOR YALITIM SINIFI IP 55
MOTOR KORUMA SINIFI F SINIF
MOTOR VERIM SINIFI IE2-IE3
MOTOR TİPİ TEFC
MOTOR MARKASI OMEGA-GAMAK-VOLT-WAT
GÖVDE MALZEMESİ GALVANİZ SAC
GÖVDE KAPLAMASI OPSİYONEL TOZ BOYA
PERVANE TİPİ GERİYE EĞİMLİ
PERVANE MALZEMESİ GALVANİZ SAC
GÖREV DÖNGÜSÜ IEC GÖREV DÖNGÜSÜ-S1
ÇALIŞMA ORTAM SICAKLIĞI -20 - +50 °C
STANDART

IEC-60335-2-80 ISO 1940-1



TEKNİK ÖZELLİKLER



MODELVOLTAJ (V)FREKANS (Hz)GİRİŞ GÜCÜ(W)HIZ (RPM)HAVA DEBİSİ (m3/h)SES SEVİYESİ dB(A) 3mAĞIRLIK (KG)
KAL-B 280A  230/380 50 1,1 2800 3000 65 44
KAL-B 280B  230/380 50 2,2 2800 5500 68 45
KAL-B 315A  230/380 50 2,2 2800 7000 70 63
KAL-B 315B  230/380 50 2 2800 8000 71 64
KAL-B 355A   230/380 50 3 2800 9500 71 84
KAL-B 355B  380 50 4 2800 10000 73 87
KAL-B 400A 380 50 4 1400 13000 73 105
KAL-B 400B 380 50 5,5 1400 15000 75 109
KAL-B 450A 380 50 5,5 1400 16000 75 134
KAL-B 450B 380 50 7,5 1400 18500 77 139
KAL-B 500A 380 50 7,5 1400 20000 77 168
KAL-B 500B 380 50 11 1400 22500 75 178
KAL-B 560A 380 50 11 1400 25000 75 282
KAL-B 560B 380 50 15 1400 30000 74 290
KAL-B 630A 380 50 15 1400 32500 74 325
KAL-B 630B 380 50 18,5 1400 37000 76 345
