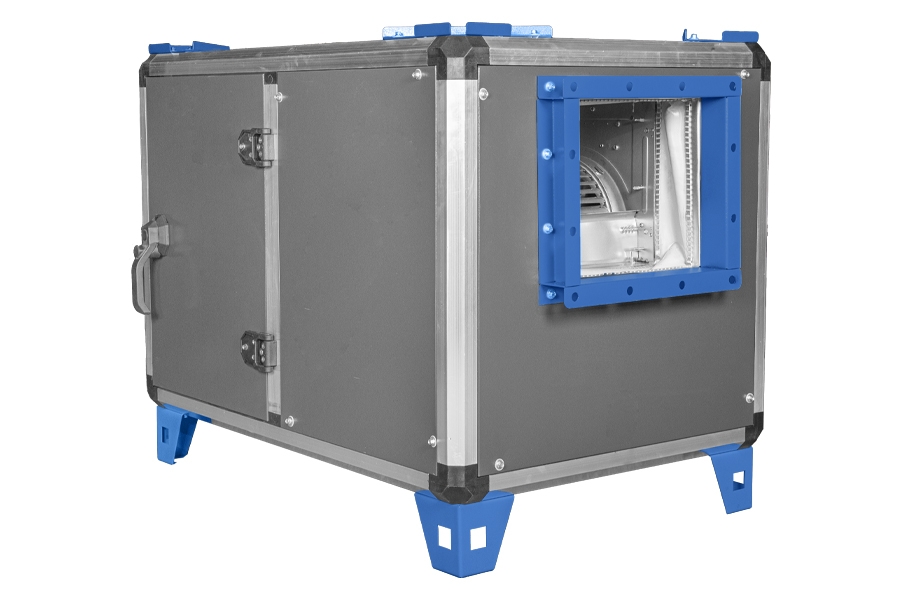

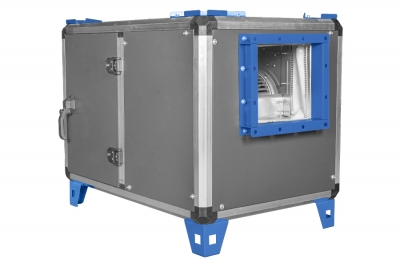

Tanım :
KAL-F Havalandırma Ünitesi, 500 m³/saat ile 100.000 m³/saat aralığındaki hava akış kapasitesinde kullanılabilir. G4, G2, F7 vb. gibi filtrelerle uyumlu olarak kullanılabilir ve istenildiğinde farklı tiplerde ve boyutlarda üretimi yapılmaktadır.
- Kasa yapısı alüminyum iskelet ve köşeler plastik ve alüminyum bileşenler olarak üretilmektedir.
- Panel kalınlıkları standart olarak 25mm veya opsiyonel olarak 50mm taşyünü ile izole edilmiş çift cidarlıdır, elekktrostatik toz boya kaplamalı ve sızdırmaz contalıdır.
- İçeride kayış tahrikli çift giriş radyal fanlar kullanılmaktadır.
- Kompakt tasarımı sayesinde kolay montaj imkanı sunar.
- Havalandırma için taze hava temini, egzoz veya basınçlandırma amaçlı kullanılabilir.
Fabrika, hastane, ofis, laboratuvar, alışveriş merkezleri, kafe, restoran, otopark vb. gibi pek çok yapıda havalandırma kanal sistemine sahip binalarda kullanıma uygundur.
| MOTOR YALITIM SINIFI | IP 55 |
| MOTOR KORUMA SINIFI | F SINIF |
| MOTOR VERIM SINIFI | IE2-IE3 |
| MOTOR TİPİ | TEFC |
| MOTOR MARKASI | OMEGA-GAMAK-VOLT-WAT |
| GÖVDE MALZEMESİ | GALVANİZ SAC |
| GÖVDE KAPLAMASI | OPSİYONEL TOZ BOYA |
| PERVANE TİPİ | İLERİ EĞİMLİ |
| PERVANE MALZEMESİ | GALVANİZ SAC |
| GÖREV DÖNGÜSÜ | IEC GÖREV DÖNGÜSÜ-S1 |
| ÇALIŞMA ORTAM SICAKLIĞI | -20 - +50 °C |
| STANDART |
IEC-60335-2-80 ISO 1940-1 |
TEKNİK ÖZELLİKLER
| MODEL | VOLTAJ (V) | FREKANS (Hz) | GİRİŞ GÜCÜ(W) | HIZ (RPM) | HAVA DEBİSİ (m3/h) | SES SEVİYESİ dB(A) 3m | AĞIRLIK (KG) |
|---|---|---|---|---|---|---|---|
| KAL-F 7/7A | 230/380 | 50 | 0,75 | 1400 | 2250 | 65 | 69 |
| KAL-F 7/7B | 230/380 | 50 | 1,1 | 1400 | 2275 | 65 | 72 |
| KAL-F 9/9A | 230/380 | 50 | 1,1 | 1400 | 4250 | 69 | 80 |
| KAL-F 9/9B | 230/380 | 50 | 1,5 | 1400 | 5000 | 69 | 82 |
| KAL-F 10/10A | 230/380 | 50 | 1,5 | 1400 | 6000 | 70 | 89 |
| KAL-F 10/10B | 230/380 | 50 | 2,2 | 1400 | 6800 | 70 | 94 |
| KAL-F 12/12A | 230/380 | 50 | 2,2 | 1400 | 8200 | 71 | 120 |
| KAL-F 12/12B | 230/380 | 50 | 3 | 1400 | 9800 | 71 | 123 |
| KAL-F 15/15A | 230/380 | 50 | 3 | 1400 | 11500 | 70 | 138 |
| KAL-F 15/15B | 380 | 50 | 4 | 1400 | 12500 | 70 | 144 |
| KAL-F 18/18A | 380 | 50 | 5,5 | 1400 | 16000 | 65 | 186 |
| KAL-F 18/18B | 380 | 50 | 7,5 | 1400 | 20000 | 65 | 193 |
